Deskripsion dagiti Produkto

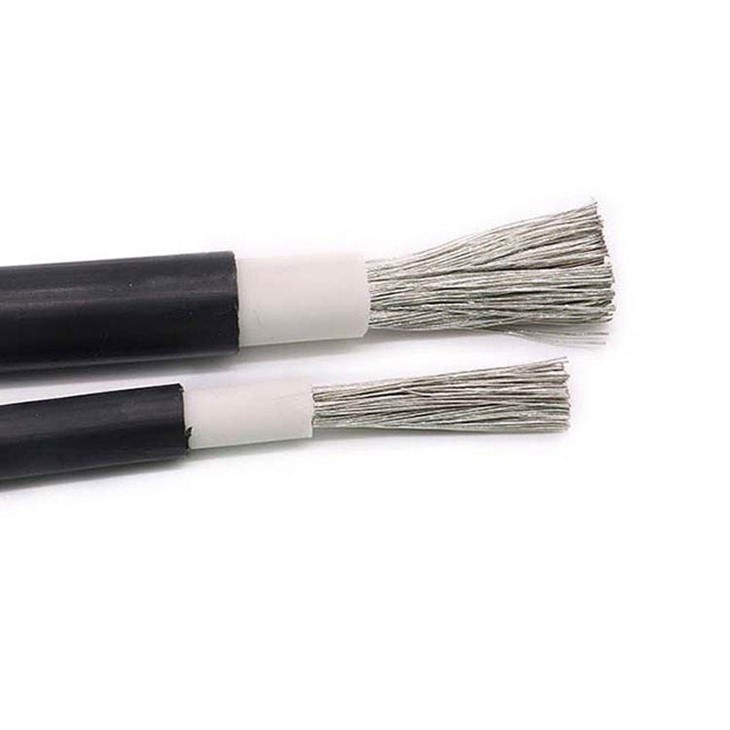

Ti JSH Cable ket nangirugi ti mapagtalkan unay a DC solar cable para iti industria ti potoboltaiko -PV1-F 1*4mm2 DC Solar Cable - TUV Certified, UV & Weather Resistant para kadagiti Rooftop Solar Panel Connections. Naisangsangayan a nadisenio para kadagiti sistema ti panagpataud ti koriente a photovoltaic, daytoy a kable ket nagdalan kadagiti nainget a panagsubok ken sertipikasion ti kita ti TUV, a naan-anay a makasangpet kadagiti internasional a pagalagadan. Daytoy ket mangipasigurado kadagiti natalged, naandur, ken nababa-lugi a koneksion iti nagbaetan dagiti modulo ti init, dagiti nangato nga episiensiana nga inverter, ken dagiti kahon ti kombinador.
Kas maysa a propesional a managaramid iti industria ti photovoltaic cable, ti JSH Cable ket naikumit a mangipaay kadagiti nangato-performance a baro-enerhia a solusion ti wiring babaen ti nainget a panangtengngel ti kalidad ken agtultuloy a panagbalbaliw. Daytoy a TUV-certified H1Z2Z2-K cable ket resulta ti adu a tawen a teknikal nga ekspertisio ken kapadasantayo iti industria.
Dagiti Tampok ti Produkto
Natibker & Naandur a Konstruksion: Ti Flexible Class 5 tinned copper conductor ket mangipasigurado iti nagsayaat nga elektrikal a konduktibidad ken resistensia iti pannakarunaw, bayat a ti doble-layer LSZH insulation ken makinruar a kalub ket mangipaay iti nangatngato a proteksion maibusor iti UV radiation, ozone, agneb, kemikal a pannakarunaw, ken nakaro a temperatura-nasayaat para kadagiti naulpit nga aglawlaw iti ruar
•
Napasayaat a Panagaramid ti Kinatalged: Ti material ti LSZH ket mangkissay iti makasabidong a gas ken asuk a mairuar bayat ti pannakauram, a mangsalaknib iti salun-at ti tao ken alikamen. Ti disenio ti gil-ayab-retardant ket manglapped ti panagsaknap ti gil-ayab (EN 60332-1-2), bayat a ti nangato a panagandur ti boltahe ti panagsubok ket mangipasigurado ti elektrikal a kinatalged kadagiti kritikal a sistema ti PV
•
Flexible & Nalaka a Pannakaipasdek: Napino ti pannakai-stranded a konduktor ken bassit a bending radius (5×cable diameter) ti mangipalubos iti nalaka a pannakaipasdek kadagiti nailet nga espasio, cable trays, conduits, ken kadagiti atep. Ti nalaka a disenio ti panaguksob ket makasalbar iti panawen ti pannakaipasdek, ken ti panagtunos kadagiti amin a kangrunaan a konektor ti init ket mangnayon iti kinaadu ti pakausaran
•
Napapaut a Biag ti Serbisio: Nainheniero nga agpaut iti 25-30 a tawen, a maitunos iti biag ti serbisio ti kaaduan a sistema ti PV. Naandur iti panaglakay, panagdadael ti paniempo, ken pannakaisarang iti kemikal, a mangipasigurado iti napaut a natalged a pannakayallatiw ti koriente nga awan ti masansan a pannakasukat.
Parametro dagiti produkto
|
H1z2z2-k potoboltaiko nga DC kable-1 nga puso |
|||||
|
Espesipikasion |
Modelo:PV1-F Konduktor:Klase 5 nga lata a gambang a konduktor
Bilang ti Cores:1 Tipo ti Konduktor:naisanglad Insulasion:125℃a krus-naisilpo apolyolefin Jacket(Sheath):125℃a krus-naisilpo a polyolefin Dagiti Pagalagadan:2PfG 1169/08.2007 DC: 1.8kV nga AC: 0.6/1kV nga Nominal a krus - seksional a kalawa ti konduktor (mm2): 1.5 ~ 35 (mm2) Aplikasion:Sistema ti panagpataud ti koriente ti photovoltaic Kolor:Nalabaga Nangisit wenno kostumbre Temperatura ti aglawlaw:-40℃~+90 degree Max. Temperatura iti konduktor:+120 degree |
||||
|
H1z2z2-k potoboltaiko nga DC kable-1 nga puso
|
|||||
|
Lugar ti krus a seksion mm2
|
Estruktura ti konduktor (n/mm) . |
Nakuenta a konduktor pakabuklan a diametro(mm) . |
Nakuenta a kable pakabuklan a diametro (mm) . |
Nakuenta a kable timbang(kg/km) . |
Max.DC nga resistensia iti 20 degree |
|
1.5
|
30/0.25
|
1.6
|
5.1
|
41
|
13.7
|
|
2.5
|
49/0.25
|
2.02
|
5.5
|
53
|
8.21
|
|
4
|
56/0.30
|
2.6
|
6.2
|
73
|
5.09
|
|
6
|
84/0.30
|
3.42
|
6.8
|
96
|
3.39
|
|
10
|
84/0.40
|
4.56
|
7.9
|
149
|
1.95
|
|
16
|
128/0.40
|
5.6
|
9.2
|
208
|
1.24
|
|
25
|
192/0.40
|
6.95
|
11.2
|
310
|
0.795
|
|
35
|
276/0.40
|
8.74
|
12.2
|
411
|
0.565
|
|
H1z2z2-k potoboltaiko nga DC kable-2 nga puso
|
|||||
|
Krus-seksion ti konduktor (mm2) . |
Estruktura ti konduktor (n/mm) . |
Naisanglad ti ruar diametro(mm) . |
Insul. |
Resistensia ti konduktor (Ω/km) . |
Ampasidad60 nga grado c(A) . |
|
2*1.2
|
30/0.25 |
0.7
|
5.00*10.30 |
13.7
|
30
|
|
2*2.5
|
49/0.25 |
0.7
|
5.20*10.80 |
8.21
|
41
|
|
2*4.0
|
56/0.285 |
0.7
|
5.50*11.20 |
5.09
|
55
|
|
2*6.0
|
84/0.285 |
0.7
|
6.20*12.60 |
3.39
|
70
|
|
2*10.0
|
84/0.40 |
0.7
|
7.5*15.20 |
1.95
|
98
|
|
2*16.0
|
128/0.40 |
0.7
|
9.60*19.70 |
1.24
|
1
|
Karakteristiko dagiti Produkto
Dagiti Espesipikasion
Dagiti Tagikua ti Koriente
» Rated nga Boltahe U0/U: 0.6/1 kV AC; 0.9/1.5 kV nga DC
» Kaaduan a Maipalubos a Boltahe ti DC: 1.8 kV DC (konduktor/konduktor, saan a naidagaan a sistema, sirkulo a saan nga adda iti sidong ti karga)
» Resistensia ti Insulasion: 1000 MΩ-km
» Pannubok ti Spark: 6000 Vac (8400 Vdc) .
» Boltahe a Maandur: 6500 Vac iti 5 min
Dagiti Kemikal a Tagikua
» Resistensia iti Ozone: Segun iti EN 50396 paset 8.1.3 Pamay-an B
» Panag-weather- UV Resistance: Segun iti HD 605/A1
» Naandur iti ammoniako
» Nasayaat unay ti resistensia kadagiti lana ken kemikal
» Nangato ti pannakasuot ken natibker, naandur iti abrasion
» Asido & Alkaline a Resistensia: Segun iti EN 60811-2-1 (Oxal acid ken sodium hydroxide)
Dagiti Tagikua ti Pudot
» Kaaduan a Boltahe: Temperatura ti Aglawlaw: -40℃~ +90 degree
» Kaaduan a Temperatura Iti Konduktor: 120℃(20000h) segun iti IEC/EN 60216-1
» Temperatura ti Ababa a Sirkito: 200℃/5 sec
» Panangsubok ti Panagibtur ti Pudot: Segun ti EN 60216-2 (indeks ti temperatura +120℃C) .
» Panangsubok ti Presion ti Nangato a Temperatura: Segun iti EN 60811-3-1
» Damp-Heat Resistance: Segun iti EN 60068-2-78 nga addaan iti 85% a dam-eg
Dagiti Mekanikal a Tagikua
» Kabassitan a Radius ti Panagkurba: 4 × OD (natakder), 5 × OD (ag-flex) .
» Dinamiko a Pannakastrek: Segun iti 2 PfG 1169/08.2007 Annex F
» Panagwaras ti Notch: Segun iti 2 PfG 1169/08.2007 Annex G
» Tensile Strength Ken Elongation Ti Insulasion Ken Jacket: Segun iti EN 60811
» Napadpadaanan a Panawen Ti Panagusar: 25 a tawen
Panagaramid ti Uram
» Manglapped iti gil-ayab segun iti EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2
» Nababa ti panagruar ti asuk segun iti IEC 61034, EN 50268
» Awan ti haloheno segun iti EN 50267-2-1, IEC 60754
Ti paktoriami
1.20 a tawen a kapadasan iti produksion.
2.Sertipikasion dagiti produkto :UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GLkdpy
3. OEM ngaserbisio a magun-od a naibatay iti opisial & legal nga autorisasion.
4.Nainget a sistema ti panangkontrol iti kalidad.
5.Napartak a panagited ken feedback Naparpartak a lead time ngem dagiti kakompetensiatayo.
6.Excellent a kalidad nga addaan iti nainkalintegan a presio.
7.Napigsa a teknikal a suporta (teknikal a datos, drowing, kdpy.)
8.Propesional a serbisio ti panagtitinnulong para kenka nga aktibo.
9.Stock available, Libre ti sample ti magun-od.
Dagiti sertipikasion
Dagiti sertipikasion
Mangaramid iti komprehensibo a solusion para iti episiente a panangtarawidwid iti panagtakaw ti tao

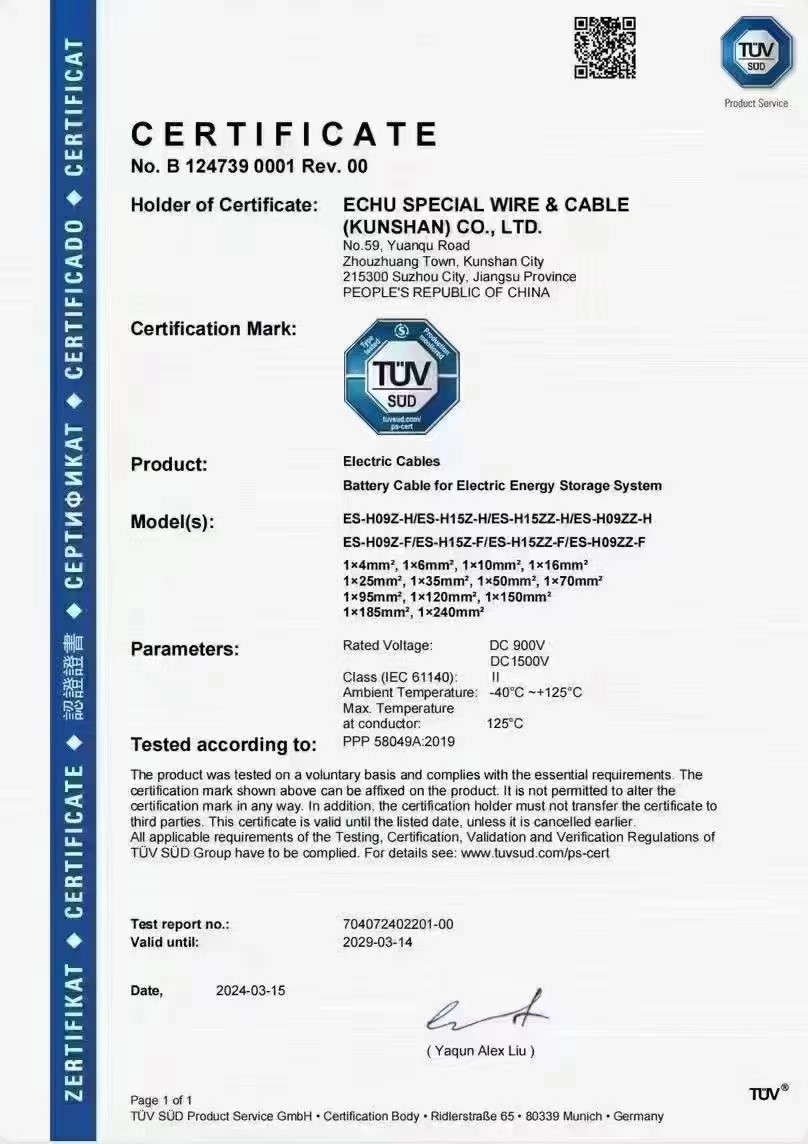

Sertipiko ti TUV
